实验室加速老化试验与户外曝晒试验的比照研究

——汽车内饰塑料氙灯试验与户外曝晒试验的相关性研究

柳立志1  张恒2  孙杏蕾2

（1.国家汽车质量监督检验中心，襄樊  441004；

2.美国Q-Lab公司中国代表处，上海，200436）

摘要：简单介绍了汽车行业老化试验国家标准的制定情况，重点比照、剖析了汽车内饰塑料的户外曝晒试验及实验室氙灯加速老化试验的结果
。结果标明，实验室氙灯加速老化试验与户外曝晒试验后比对，在样品光泽变革和颜色变革方面的相关性都比较好
。

要害词：汽车  户外曝晒  加速老化  氙灯试验  内饰塑料

中图分类号：T465

文献标识码：A

为了制定汽车行业老化试验国家标准GB/T 32088-2015《汽车非金属部件及质料氙灯加速老化试验要领》和GB/T 31881-2015《汽车非金属部件及质料紫外加速老化试验要领》，我们组织进行了实验室加速老化试验与户外曝晒试验的比照研究
。本文是此次比照研究系列文章的第1部分，主要介绍针对汽车内饰塑料的氙灯耐候老化试验要领及试验结果
。

1 汽车行业老化试验国家标准制定事情配景

我国汽车行业老化试验的现状是，测试要领没有相关的国家标准或行业标准，差别主机厂使用差别的测试要领，从而造成行业内标准使用杂乱的局面，具体体现在以下几个方面
。

a.某零部件厂商如果给几家主机厂供货，那么同一种产品需要使用多种要领进行重复测试
。

b.因为海内汽车老化标准的缺失，业内有些供应商和主机厂常接纳其它行业（如油漆、塑料和纺织等）的标准，而这些标准中划定的测试条件纷歧定适用于汽车行业
。

c.目前使用的一些国际标准或欧美汽车主机厂的标准往往是凭据欧美气候条件制定的，试验要领是否可以模拟我国的气候条件有待考证
。

因此制定统一的汽车行业老化试验国家标准很是重要
。由国家汽车质量监督检验中心（襄阳）申请制定的GB/T 32088-2015《汽车非金属部件及质料氙灯加速老化试验要领》和GB/T 31881-2015《汽车非金属部件及质料紫外加速老化试验要领》已经正式宣布
。这两个标准由全国汽车标准化技术委员会归口，国家汽车质量监督检验中心（襄阳）和美国Q-Lab公司中汽车有限公司、中国武器工业第五九研究所、海南热带汽车试验有限公司、泛亚国代表处卖力组织事情，春风汽车公司技术中心、中国第一汽车股份有限公司技术中心、一汽-公共汽车技术中心有限公司和神龙汽车有限公司等20家单位加入了标准制定
。

2 汽车内饰塑料耐候老化测试要领

制定《汽车非金属部件及质料氙灯加速老化试验要领》和《汽车非金属部件及质料紫外加速老化试验要领》标准，需要相关比照试验数据的支持，不但要开展实验室加速老化试验，也应开展户外老化曝晒试验
。因为户外自然曝晒是实验室加速老化试验的基础，可用于指导实验室加速老化试验要领的制定
。

2.1 户外曝晒试验

选择了两个典范曝晒场
。一个是中国武器工业第五九研究所的敦煌曝晒场，属典范的沙漠气候条件
。该曝晒场位于东经94°41′、北纬40°09′，海拔高度1 139.0m；年辐射总量为6 425 MJ/m2、年均降雨量为39 mm，年均相对湿度38%、年平均气温为10.8 ℃，月平均最高气温为24.9 ℃（7月）
。

另一个是海南热带汽车试验有限公司的琼海曝晒场，属典范的亚热带气候条件
。该曝晒场位于东经110°28′、北纬19°15′，海拔高度20.0 m；年辐射总量为5 400 MJ/m2、年均降雨量为2 000 mm，年均相对湿度85%、年平均气温24.0℃ ，月平均最高气温为28.4 ℃（7月）
。

不管是敦煌曝晒场照旧琼海曝晒场，试验样品都是放在汽车内饰件户外曝晒2.3

试验样品

参箱（AIM Box）中进行曝晒
。敦煌曝晒场的AIM Box曝晒角度为45°朝南，琼海曝晒场的AIM Box曝晒角度为20°朝南；箱内的最高温度都设定为102 ℃
。

2.2实验室加速老化试验

针对汽车内饰塑料制定了多种氙灯老化试验要领，如表1所示
。其中试验要领3是参考SAE J2412标准《使用可控辐照度的氙灯设备对汽车内饰件进行加速袒露测试》中的要领；试验要领1是对SAE J2412中要领的优化，因为针对汽车内饰塑料，窗玻璃滤光器比紫外延展滤光器更适合模拟车内情况；试验要领2、试验要领4和试验要领5是参考一些主要汽车主机厂的试验要领
。

表1 氙灯老化试验要领

与制定本标准的单位一共提供了45种塑料样板
。这些样板均为PP质料，样品颜色有黑、米、灰3种，每种颜色划分有15种样板
。

3 汽车内饰塑料耐候老化测试结果及剖析

3.1 户外曝晒结果

对测试样品进行评估时，会丈量样品的光泽变革、颜色变革，视察样品是否泛起粉化、起泡、开裂、氧化、脆化等
。本文主要剖析样品的光泽和颜色变革
。

a.样品光泽变革的评定参照ASTMD523《镜面光泽试验要领》，用反射计以85°几何条件进行测定
。

b.样品颜色变革的评定参照ASTMD2244《用仪器测定颜色坐标法盘算颜色容差和色差的标准规范》，选用CIE L*a*b*色空间、D65光源、10°视察者、镜面反射包括条件进行测定
。

在敦煌曝晒场和琼海曝晒场划分曝晒18个月，样板的失光率漫衍和颜色变革漫衍情况见图1和图2
。

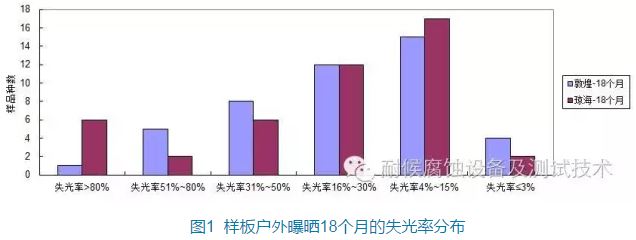

由图1可见，参照GB/T 1766《色漆和清漆涂层老化的评级要领》，无论在哪个曝晒场，大部分样板属于轻微失光、很轻微失光，只有小部分样板属于明显失光和严重失光
。

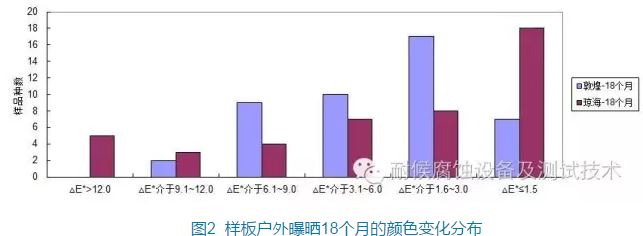

由图2发明，参照GB/T 1766《色漆和清漆涂层老化的评级要领》，无论在哪个曝晒场，大部分样板属于轻微变色、很轻微变色，只有小部分样板属于明显变色和较大变色
。

3.2 实验室加速老化测试结果

按表1的试验要领，使用氙灯加速老化试验箱[1]对样板进行加速测试，测试时间为1 200 h，样板的失光率漫衍和颜色变革漫衍见图3和图4
。

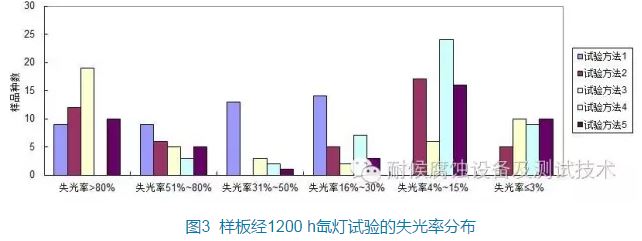

由图3看出，差别试验要领的样板的失光快慢差别
。试验要领1和试验要领3的样板的失光比其它试验要领的快
。这可能是因为试验要领1和试验要领3不但运行光照循环并且还运行黑暗循环，并且运行黑暗循环时箱体内的相对湿度是95%，这种湿润的测试情况使样品更快失光
。试验要领4的样品失光最慢，可能是因为辐照度、黑标温度、箱体空气温度及相对湿度都较低造成的
。

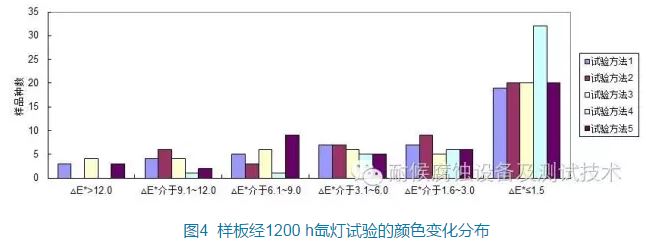

由图4看出，差别试验要领的样板的颜色变革快慢差别
。试验要领4的样板的颜色变革最慢，因为样品的颜色变革更多地与光源的光谱、辐射量相关，所以可能是因为辐照度较低造成的；而其它试验要领的辐照度相差不大，所以样板的颜色变革快慢差未几
。

3.3 实验室加速老化试验与户外曝晒试验之间的相关性

实验室加速老化试验与户外曝晒之间的相关性以及两个户外曝晒场之间的相关性研究参考了ASTM G169《情况试验基本统计要领应用指南》中的spearman排序要领
。相关系数rs指的是利用两种差别的测试要领对一组样品进行测试，所得试验结果之间的相关性
。rs的盘算公式如下
。

rs=1-6∑di2/[n(n2-1)]

式中，di为两列成对变量的品级差数，n为样品的个数
。

将18个月户外曝晒试验数据凭据样板的失光率和颜色变革△E*巨细划分进行排序；将氙灯试验数据凭据样板失光率抵达50%和颜色变革△E*抵达3.0的时间划分进行排序
。表2是样板的光泽变革的相关系数，表3是样板的颜色变革的相关系数
。

表2  氙灯试验与户外曝晒试验之间样品光泽变革的相关系数

从表2看出，关于样板的光泽变革而言，相比于敦煌和琼海这两个户外曝晒场之间0.09的相关系数，氙灯试验与敦煌曝晒试验、氙灯试验与琼海曝晒试验之间的相关系数都比较好，尤其是试验要领1与琼海曝晒试验之间的相关系数抵达了0.80
。

表3  氙灯试验与户外曝晒试验之间样品颜色变革的相关系数

从表3发明，关于样板的颜色变革而言，氙灯试验与两个户外曝晒场之间的相关系数都比较好，并且两个户外曝晒场之间的相关系数也比较好
。

4 结论

a.关于样品的光泽变革，相比较敦煌和琼海这两个户外曝晒场之间0.09的相关系数，氙灯试验与敦煌和琼海之间的相关系数都比较好
。因此，差别试验条件下的户外曝晒是须要的；

b.关于样品的颜色变革，氙灯试验与敦煌和琼海之间的相关性都比较好；并且两个户外曝晒场之间的相关系数也比较好；

c.关于氙灯老化加速试验，综合考虑样品的失光、颜色变革以及与户外曝晒之间的相关性，将试验要领1、试验要领2和试验要领3（首推试验要领1）推荐并写入GB/T 32088-2015《汽车非金属部件及质料氙灯加速老化试验要领》中
。

参考文献：

[1]张恒.QUV和Q-Sun两种有效测试耐候性和光稳定性要领的比较[J].汽车工艺与质料，2006，（8）：36-39,41
